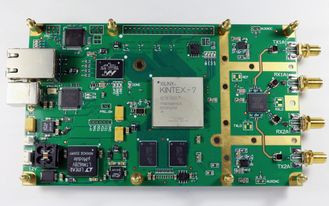

Плата радиомодема RM9361-2K
Плата радиомодема RM9361-2K
Плата радиомодема RM9361-2K

Плата радиомодема RM9361-2K

ТСРП.468157.015

Плата приема, цифровой обрабоки и формирования сигналов. Выполнена на базе современного трансивера фирмы Analog Devices AD9361.

Старая цена: 185 000 руб.

Технические характеристики


  • Трансивер AD9361:
    • 2 канала приёма, 2 канала передачи;
    • Диапазон изменения несущих частот приёмных и передающих каналов: 70...6000 МГц;
    • Диапазон изменения полосы приёмных и передающих каналов: 0,2...56 МГц;
    • Диапазон изменения коэффициента усиления приёмных каналов: не менее 67 дБ с шагом не более 1 дБ;
    • Коэффициент шума приёмных каналов: не более 4 дБ в диапазоне 100...4000 МГц, при максимальном усилении;
    • Выходная мощность каналов передачи: не менее 1 мВт, в диапазоне 100...4000 МГц.
  • Микросхема ПЛИС Xilinx Kintex-7 XC7K160T-2FFG676I:
    • 202800 триггеров;
    • 600 умножителей 25x18;
    • 325 блоков двухпортовой памяти по 36 KБит.
  • Оперативная память:
    • DDR2-800, 128Мx32, суммарный объём 512 Мбайт;
    • Длительность непрерывной записи демодулированного радиосигнала с полосой 56 МГц: не менее 2 с.
  • Внешние интерфейсы:
    • SMA разъемы для аналоговых сигналов;
    • Ethernet 1000BASE-T;
    • USB (USB-UART);
    • Встроенный JTAG программатор и отладчик c интерфейсом USB0, совместимый с Xilinx ISE и Xilinx Vivado;
    • 32 буферизированные линии ввода-вывода TTL.
  • Питание: 9…14 В, 30 Вт.
  • Габариты платы: 150x90 мм.
