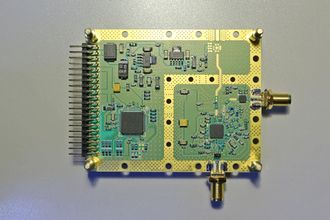

Синтезатор частот СЧ-0814-01

Технические характеристики:

• Построен на базе микросхемы LMX2594

• Диапазон синтезируемых частот: 7.6-14.9 ГГц.

• Шаг сетки частот: 2.5МГц. (настраивается)

• Фазовый шум на частоте 10ГГц при отстройке 10 кГц: не более -80дБн/Гц.

• Фазовый шум на частоте 10ГГц при отстройке 100 кГц: не более -90дБн/Гц.

• Фазовый шум на частоте 10ГГц при отстройке 1000 кГц: не более -115дБн/Гц.

• Уровень паразитных дискретных составляющих: не более -65дБн.

• Время перестройки частоты: не более 250 мкс;

• Мощность выходного сигнала: не менеe 25мВт.

• Напряжение питания: 6…6.5В.

• Максимальный ток потребления: 600 мА.

• Габаритные размеры (без учёта разъёмов): 80х65 мм;

• Управление: параллельный код, логические уровни КМОП 3.3В.

• Опорная частота: 10МГц, синус размахом 2-4.8В или прямоугольник КМОП 3.3В
