Синтезатор частот DDS AD9914

Технические характеристики

1) Цифровой вычислительный синтезатор DDS Analog Devices AD9914 :

• Частота тактирования — до 3,5 ГГц;
• Разрядность ЦАП — 12 бит;
• Разрядность аккумулятора фазы — 32 бит;
• Возможность модуляций — АМ, ЧМ, ФМ, ЛЧМ, 8 быстрых профилей;
• Выходная развязка при помощи широкополосного трансформатора TC1-1-13M;

2) Управляющий контроллер Миландр MDR1986BE92Q:
• ARM 32-битное RISC-ядро Cortex™-M3;
• Тактовая частота 80 МГц;
• Память программ Flash 128 Кбайт;
• ОЗУ 32 Кбайт.

3) Синтезатор тактовой частоты Analog Devices ADF4351:
• Выходная частота до 4,4 ГГц;
• Встроенный опорный генератор 50 МГц;
• Возможность подачи опорной частоты с внешнего разъема;

4) Интерфейсы:
• SMA розетка прямая для вывода СВЧ сигнала;
• LVDS — 1 шт.;
• RS485 — 2 шт.;
• GPIO (TTL 3,3В) — 5 шт.;
• SWD для программирования MDR1986BE92Q.

5) Габаритные размеры:
• Плата — 80 x 28 мм. (без учета разъемов)

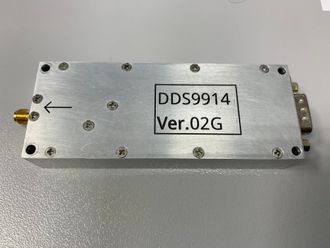

• Возможность поставки в алюминиевом или пластиковом корпусе — 100 x 39 мм. (без учета разъемов)

6) Питание:
• Напряжение питания — DC 12 В;
• Потребляемая мощность — 6 Вт.
