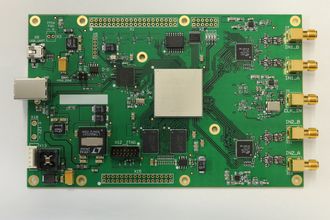

Плата ЦОС-310-4К-АЦП
Плата ЦОС-310-4К-АЦП
Плата ЦОС-310-4К-АЦП

Плата ЦОС-310-4К-АЦП

ТСПР.468157.014

Новое поколение универсальной платы цифровой обработки сигналов. Полностью совместима по посадочному месту и габаритам с платой ЦОС-140/25-2К. Модификация с четырьмя синхронными каналами АЦП.


Технические характеристики


1) Аналоговые входы-выходы

  • Сопротивление – 50 Ω;
  • Развязка при помощи широкополосных трансформаторов или операционными усилителями;


2) АЦП Linear Technologies, LTC2158-14


  • Две микросхемы по 2 канала; Всего 4 канала оцифровки;
  • Синхронный режим работы всех каналов;
  • Разрядность: 14 бит;
  • Частота дискретизации: до 310 МГц;
  • SFDR: ~88 дБ;
  • Входная полоса 1,25 ГГц;


4) Синтезатор тактовой частоты (LMX2581)

  • Интегральный джиттер ~300 фс@310МГц
  • Фазовый шум -123 дБ/Гц при отстройке 10 кГц на частоте 310 МГц (при использовании внутреннего тактового генератора 10 МГц);
  • Возможность подачи опорной частоты или тактовой частоты с внешнего разъема;


5) ПЛИС Xilinx Kintex-7, Part Number: XC7K160T-1FFG676

  • ~ 160 тыс. LE;
  • 600 аппаратных умножителей DSP48E1 18*25;
  • 325 блоков двухпортовой памяти по 36 Кбит;


6) Память DDR2-800

  • Объем 512 МБайт


7) Интерфейсы

  • USB 3.0 (CYUSB3014);
  • Логические входы-выходы TTL 3.3 В, всего 40 линий;


8) Питание

  • Напряжение DC: 9...14 Вольт;
  • Макс. потребляемая мощность – 15 Ватт.
