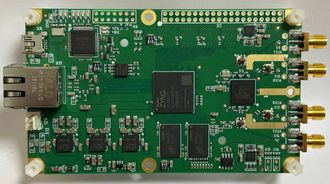

Плата радиомодема RMZ20-9361-2K

Технические характеристики

• Трансивер AD9361:
  • 2 когерентных канала приёма, 2 когерентных канала передачи;
  • Диапазон изменения несущих частот приёмных и передающих каналов: 70…6000 МГц;
  • Диапазон изменения полосы приёмных и передающих каналов: 0,2 … 56 МГц;
  • Диапазон изменения коэффициента усиления приёмных каналов: не менее 67 дБ с шагом не более 1 дБ;
  • Коэффициент шума приёмных каналов: не более 4дБ в диапазоне 100..4000 МГц, при максимальном усилении;
  • Выходная мощность каналов передачи: не менее 1 мВт, в диапазоне 100..4000 МГц.
• Микросхема ПЛИС Xilinx Zynq-7000 XC7Z020-2CLG400I:
  • 53200 триггеров;
  • 220 умножителей 25x18;
  • 140 блоков двухпортовой памяти по 36кБит;
  • Dual-core ARM Cortex-A9 CPU, тактовая частота до 600МГц.
• Режимы загрузки ПЛИС:
  • SD
  • QSPI
• Оперативная память:
  • DDR3-800, 256Мx32, суммарный объём 1ГБайт;
  • Длительность непрерывной записи демодулированного радиосигнала с полосой 56 МГц: не менее 2 с.
• Внешние интерфейсы:
  • SMA или SMP разъемы для аналоговых сигналов на выбор;
  • Ethernet 1000BASE-T;
  • Встроенный JTAG программатор и отладчик c интерфейсом USB 2.0, совместимый с Xilinx ISE и Xilinx Vivado;
  • 32 буферизированных линий ввода-вывода TTL.
• Питание: 9…14 В,  9 Вт.
• Габариты платы: 116 x 70 мм.
