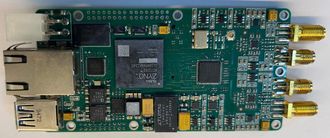

Плата АЦП ADCZ15-9643-2К

Технические характеристики

• Микросхема АЦП AD9643:
  • разрядность - 14 бит;
  • скорость преобразования – 250 МВыб/c;
  • количество входных синхронных каналов – 2 (два);
  • максимальная мощность входного сигнала – 10 мВт;
  • Возможность подключения внешнего тактового сигнала.
• Развязка по ВЧ входам широкополосными операционными усилителями:
  • балансный и небалансный режим работы;
  • возможность работы от DC;
  • полоса по входу DC-200 МГц.

• Микросхема ПЛИС Xilinx Zynq-7000 XC7Z015-2CLG485I (XC7Z030-2SBG485I):
  • 92400 (157200) триггеров;
  • 160 (400) умножителей 25x18;
  • 95 (265) блоков двухпортовой памяти по 36кБит;
  • Dual-core ARM Cortex-A9 CPU, тактовая частота до 800МГц.
• Режимы загрузки ПЛИС:
  • SD
  • QSPI
• Оперативная память:
  • DDR3-800, 256Мx16, суммарный объём 512 МБайт;
  • Длительность непрерывной записи сигнала 2 канала@250МГц: не менее 0,5 с.
• Внешние интерфейсы:
  • SMA разъемы для аналоговых сигналов;
  • Ethernet 1000BASE-T;
  • RS485 со скоростью передачи до 16 Mbit/c;
  • Разъем M.2 для подключения твердотельных накопителей или работы в режиме PCIe устройства;
  • USB 2.0 на доп. плате, входящей в комплект (USB-UART, JTAG);

  • буферизированных линий ввода-вывода TTL.
• Питание: 9…14 В,  1 А.

• Габариты платы: 50 x 100 мм.
