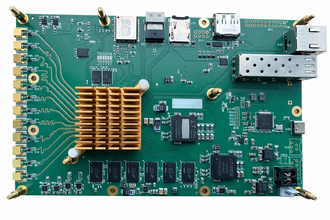

Плата URFSOC47_8x6

Технические характеристики

• Микросхема ПЛИС Xilinx Zynq UltraScale+ RFSoC XCZU047DR:
  • 930000 System Logic Cells,
  • 425000 CLB LUTs,
  • 38Мбит Block RAM + 22.5Мбит Ultra RAM (встроенная блочная память),
  • 4272 блока DSP48 (умножители 27x18),
  • 4-х ядерный 64 разрядный процессор ARM Cortex-A53 с тактовой частотой до 1.3ГГц,
  • 2-х ядерный процессор ARM Cortex-R5F с тактовой частотой до 533МГц для систем реального времени с низким потреблением.
  • 8 аналого-цифровых преобразователей (АЦП):
    • разрешение 14 бит,
    • максимальная частота дискретизации 5ГГц,
    • аналоговая полоса по уровню 3дБ: 0…6ГГц.
  •  8 цифро-аналоговых преобразователей (ЦАП) (на разъёмы выведены выходы только 6 ЦАП):
    • ­ разрешение 14 бит,
    • ­ максимальная частота дискретизации 9.85ГГц.
• Оперативная память:
  • память микропроцессора ARM Cortex-A53 DDR4-2400, объём 8Гбайт, организация 1Гх64.
  • память ПЛИС DDR4-2400, объём 4Гбайт, организация 1Гх32.
• Внешние интерфейсы:
  • USB 2.0 (USB-UART),
  • SATA Host,
  • Ethernet 1000BASE-T,
  • Ethernet 10GBASE-T,
  • DisplayPort,
  • PCIE 4.0 x4,
  • встроенный JTAG программатор и отладчик c интерфейсом USB, совместимый с Xilinx Vivado/Vitis.
  • 16 буферизированных линий ввода-вывода КМОП 3.3В.
• Питание:
  • напряжение питания: +10…+14В,
  • потребляемая мощность: 15...60Вт (зависит от программного обеспечения, и количества задействованных ресурсов).
• Габариты платы: 190 x 120мм.
