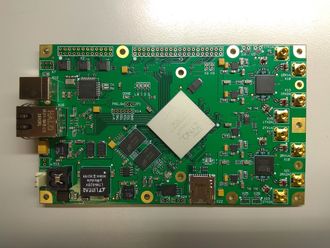

Плата радиомодема RM9361-4K

Плата радиомодема RM9361-4K

ТСПР.468157.016

Плата приема, цифровой обрабоки и формирования сигналов. Выполнена на базе современного трансивера фирмы Analog Devices AD9361.

Технические характеристики


  • Трансиверы AD9361:
    • 4 канала приёма, 4 канала передачи (попарно когерентные);
    • Диапазон изменения несущих частот приёмных и передающих каналов: 70…6000 МГц;
    • Диапазон изменения полосы приёмных и передающих каналов: 0,2...56 МГц;
    • Диапазон изменения коэффициента усиления приёмных каналов: не менее 67 дБ с шагом не более 1 дБ;
    • Коэффициент шума приёмных каналов: не более 4 дБ в диапазоне 100...4000 МГц, при максимальном усилении;
    • Выходная мощность каналов передачи: не менее 1 мВт, в диапазоне 100...4000 МГц.
  • Микросхема ПЛИС Xilinx Zynq-7000 XC7Z045-2FFG676I (или XC7Z030 2FFG676I):
    • 437200 (157200) триггеров;
    • 900 (400) умножителей 25x18;
    • 545 (265) блоков двухпортовой памяти по 36 КБит;
    • Dual-core ARM Cortex-A9 CPU, тактовая частота до 800 МГц.
  • Оперативная память:
    • DDR3-1066, 256Мx32, суммарный объём 1 ГБайт;
    • Длительность непрерывной записи демодулированного радиосигнала с полосой 56 МГц: не менее 2 с.
  • Внешние интерфейсы:
    • SMP разъемы для аналоговых сигналов;
    • Ethernet 1000BASE-T;
    • USB 2.0 (USB-UART);
    • Встроенный JTAG программатор и отладчик c интерфейсом USB 2.0, совместимый с Xilinx ISE и Xilinx Vivado;
    • 56 буферизированных линий ввода-вывода TTL.
  • Питание: 9…14 В,  30 Вт.
  • Габариты платы: 150x90 мм.
